Resposta da questao do final de semana

Resposta : Halo / 22 Graus

Informações:

A pergunta foi baseada na seguinte reportagem do jornal “ShortNews”

Um motorista de carro na Inglaterra, conseguiu capturar um raro fenomemo natural”Eisregenbogen”, conhecido como Halo ou 22 graus

Reyaz Limalia, em sua capacidade como fotógrafo hobby, estava em sua maneira de Gloucestershire, como a luz do halo fez com que ele quase caisse em meio ao tráfego. "Eu apenas pensei - por que esse arco-íris é um círculo?" Disse Limalia.

O fenômeno natural é um anel de observadores, funciona 22 graus do Sol, daí o nome. É causada por reflexão e refração da luz por cristais de gelo no ar.

Grupo 1  -200
Grupo 2  -200
Grupo 3  - 200

Grupo 4 + 200

Grupo 5  -200
Grupo 7 - 200

Grupo 8 -200

Respostas das questões do fim de semana

Grupo 1:

Uma pessoa dentro da água e em repouso vê a região externa -no ar- através de um cone de luz com  VERTICE em seu olho. O ângulo de abertura desse cone é igual ao DOBRO do ângulo limite. Costumeiramente, nosso campo de visão é de 180°, indo de um horizonte a outro, mas para o observador na água ele estará restrito, comprimido em 96°.

Grupo 2:

Quando uma TEMPERATURA de um solo torna muito elevada o ar aquecido junto ao solo fica menos DENSO e, conseqüentemente, menos refringente que o Ar que se encontra um pouco mais acima.
A temperatura junto ao solo determina a ocorrência desse fenômeno da MIRAGEM.

Grupo 3:

Camadas de ar compõem a atmosfera. O índice de refração das camadas de ar DIMINUI com o acréscimo da altitude. Um raio de luz que provine do astro sofre sucessivas refrações na camada de ar. Portanto ele se APROXIMA do normal e numa posição ELEVADA a imagem é apresentada para que possamos visualizá-la.

Grupo 4:

Abu Ali Hasan

Grupo 5:

Quando a luz passa de um meio MATERIAL para outro diferente através de uma superfície que os separa podendo ou não haver DESVIO, o nome desse fenômeno é REFRAÇÃO luminosa.

Grupo 7:

A refração é um fenômeno óptico que ocorre com a LUZ quando ela muda de meio de propagação como, por exemplo, ar e água. É importante ficar bem claro que esse acontecimento só ocorre quando o FEIXE de luz se PROPAGA com velocidade diferente nos dois meios.

Grupo 8:

Letra C. Desviado


Questao do Final de Semana

Existe um fenômeno natural, que ocorreu esse mês na Inglaterra. Esse fenômeno foi visto e capturado por um motorista de carro.

Como esse fenômeno é conhecido(nome)?

Acerto: 200

Erro: -200

não envio:-200

Relatório de Física - 01.Objetivo do Trabalho:

• Construir um carrinho movido à ratoeira.
• Conseguir fazer com que o carrinho cumpra a prova mínima (3m).
• Aprender sobre conceitos de física, principalmente relembrar os conceitos aprendidos no 1º ano do Ensino Médio, como por exemplo, a cinética.
• Aprender a trabalhar em grupo.

Relatório de Física - 02.Descrever os Materiais Utilizados na construção do Carrinho. (Todos os Materiais)

• Madeira.
• Ratoeira.
• Base de porta CD.
• Caneta.
• Papelão.
• Ganchos.
• Câmara de ar de bicicleta (utilizado para prender a ratoeira).
• Fita Isolante.
• Arame.
• Flutuador espaguete (Macarrão de piscina).
• Parafuso.
• Super bonder.
• Pregos.
• Martelo.
• Furadeira.
• Serrote.
• Barbante.
• Tesoura.

Relatório de Física - 03.Descreva em 8 passos a construção do carrinho.

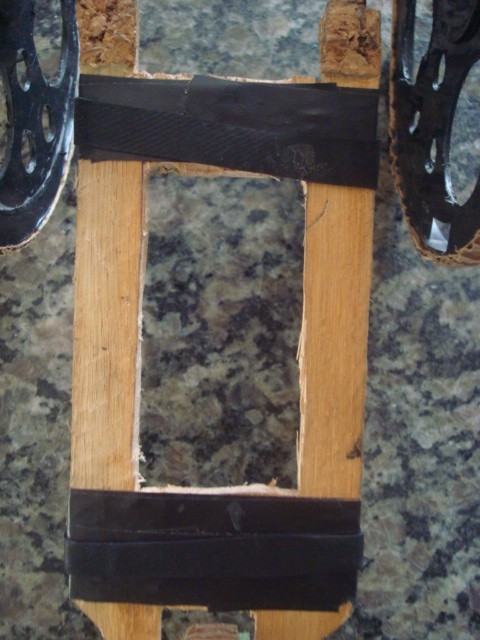

1. Separamos o material, pegamos a madeira, medimos e cortamos para que ficasse do tamanho ideal (a madeira utilizada foi estrado de cama). Após termos cortado essa madeira, tiramos o meio dela e só deixamos as beiradas (lugar para apoiar a ratoeira).

2. Cortamos um pedaço bem fino da câmara de ar da bicicleta e o colocamos em volta da madeira. Isso foi feito para que pudéssemos prender a ratoeira na madeira. Pois como temos que trocar a ratoeira, essa foi a melhor maneira que encontramos para fazer isso.



3. Após cortar a madeira do tamanho ideal, perfuramos a madeira com a furadeira, onde seria a parte traseira do carrinho, colocamos ganchos para ser usado de suporte do eixo das rodas traseiras.

4. Pegamos uma caneta de formato redondo para fazer o eixo, serramos ela ate que ela ficasse de um tamanho que entrasse e ficasse “larguinho” dentro dos ganchos para que o eixo rodasse bem.

5. Para ser feito as rodas traseiras usamos a base de um porta CD, (a base do porta CD tem o caninho do meio mais comprido, para que nós conseguíssemos usa-la sem problemas, com o serrote cortamos o caninho aproximadamente pela metade, fizemos isso para cada roda traseira, totalizando duas) após ter encaixado no eixo furamos e com um parafuso prendemos a roda ao eixo. O mesmo processo foi feito na outra roda.



6. Para fazermos as rodas dianteiras pegamos “macarrão” daqueles usado em piscina, e cortamos com aproximadamente 4 centímetros de largura, quando fizer isso você ira perceber que ele tem um furo no meio, só que esse furo é muito grande, para solucionar esse problema cortamos uma rolha e encaixamos dentro do macarrão. Fizemos um furo bem pequeno no meio da rolha para que ela encaixasse no eixo dianteiro. Após furar a rolha é só encaixar no eixo (que foi feito com arame)

7. Pegamos uma caixa de papelão e cortamos uma parte fina. O papelão é formado por “três camadas” uma camada lisa, uma camada ondulada, e outra camada lisa, dessas três retiramos uma das partes lisas, e com o que sobrou colamos em volta da roda traseira com o super bonder. Fizemos isso para aumentar o atrito da roda com o chão.

8.    Após já ter colocado a ratoeira no carrinho, pegamos um pedaço de arame e o moldamos para que ficasse no formato de um triangulo. Com a fita isolante prendemos o “triangulo” na ratoeira fazendo com que a ponta do triangulo ficasse em cima do eixo. Foi  feito com a intenção de obter uma melhoria no desempenho do carrinho, especificadamente para aumentar a distancia que o carrinho percorria. Finalizando esse projeto, o carrinho esta pronto para ser testado.



Relatório de Física - 04.Desenhe o Carrinho e indique as forças existentes sobre ele (Justifique a existência de cada uma delas).

1. Normal= Segue a lei da ação e ração, é uma força contraria ao peso.
2. Peso= Força que a gravidade exerce sobre um objeto.
3. Tração= É uma força que impulsiona o carrinho, para que ele ande.
4. Atrito= Atrito é uma força natural que atua apenas quando o carrinho está em contato com o chão.
5. Força Elastica= A ratoeira possui uma mola, aplicando uma força F na estremidade inferior da mola ela sofre deformação. essa deformaçãoo é chamada elastica quando, retirada a força F, a mola retorna a mesma posição, dando impulso para o carrinho andar

Relatório de Física - 05.Quantos projetos foram feitos antes do definitivo: (Faça um histórico dos mesmos) (No caso de ser a primeiro e único, Justifique o porquê de não ter tentado uma evolução no projeto)

 No total foram feitos 6  projetos diferentes.

• No primeiro projeto feito, depois de terminado o carrinho não andou no primeiro teste, o que nos levou a fazer outro projeto diferente.
• No segundo projeto o carrinho andou, mais não percorreu uma distancia muito grande, como o objetivo é alcançar 3 metros, fizemos outro carrinho.
• No terceiro carrinho, fizemos e deu certo, só que nas rodas dianteiras estávamos usando roda de boxe de banheiro, só que aquele tipo de roda foi vetado, pois não podia ser usado nenhum tipo de roda.
• No quarto carrinho (foi o carrinho usado no teste) apesar dele já estar tendo um bom desempenho, resolvemos fazer outro projeto, para garantir que aquele era o melhor.
• O quinto projeto que foi feito, não foi utilizado, porem ele teve um ótimo desempenho.
• O Sexto projeto foi o que usamos na competição. Basicamente foi o quarto projeto, porem com algumas modificações, trocamos as rodas dianteiras e diminuímos o peso do carrinho.

Relatório de Física - 06. Liste Problemas Ocorridos no Carrinho e a solução que o grupo utilizou para o mesmo (Faça em forma de tabela com duas colunas).

Erros	Soluções
Carrinho não andou.	Trocar o Projeto.
Carrinho andou pouco.	Fazer outro carrinho.
Rodinha inapropriada.	Trocar a rodinha.
Carrinho patinando.	Colocar papelão nas rodas (para aumentar o atrito)
Carrinho andando torto.	Arrumar o eixo.
Carrinho andando bem,	Testar   com    diferentes    tamanhos    de    linhas,
mas menos de 3 metro.	colocar um "aumento" (o triangulo) na ratoeira.
Carrinho muito pesado.	Diminuir o peso, tirando pedaços da madeira.

Relatório de Física - 07. Para o Carrinho determine algumas grandezas físicas.

Massa	Peso	Comprimento	Largura
113 g	1,1074 N	31 cm	12 cm

Relatório de Física - 08. Faça 5 testes com o carrinho, anote na tabela os dados encontrados:

Grandezas	1o teste	2o teste	3o teste	4o teste	5o teste
Ds	5,60 m	6,00 m	5,30 m	5,90 m	6,80 m
Dt	4,35 s	6,13 s	4,83 s	5,08 s	7,12 s
Vm	1,2873 m/s	0,9787 m/s	1,0973 m/s	1,1614 m/s	0,9550 m/s
Ec(m)	0,0888 J	0,0541 J	0,0680 J	0,0762 J	0,0515 J
Pot(m)	0,0000241HP	0,0000005HP	0,0000012HP	0,0000014HP	0,0000004HP

Relatório de Física - 09.Utilize este espaço para os cálculos:

P = m.g

Vm = ΔS

          Δt

Ec = m.Vm ²

             2

Pot = Ec ²

           Δt

1 watt = 0,00134102186 HP

Relatório de Física - 10.Determine os valores médios de cada teste realizado na 3a Parte.

DS	Dt	Vm	Ec(m)	Pot(m)
5,92 m	5,50 s	1,0959 m/s	0,0677 J	0,0000055 HP
